电动机电气培训课件.docx简介：

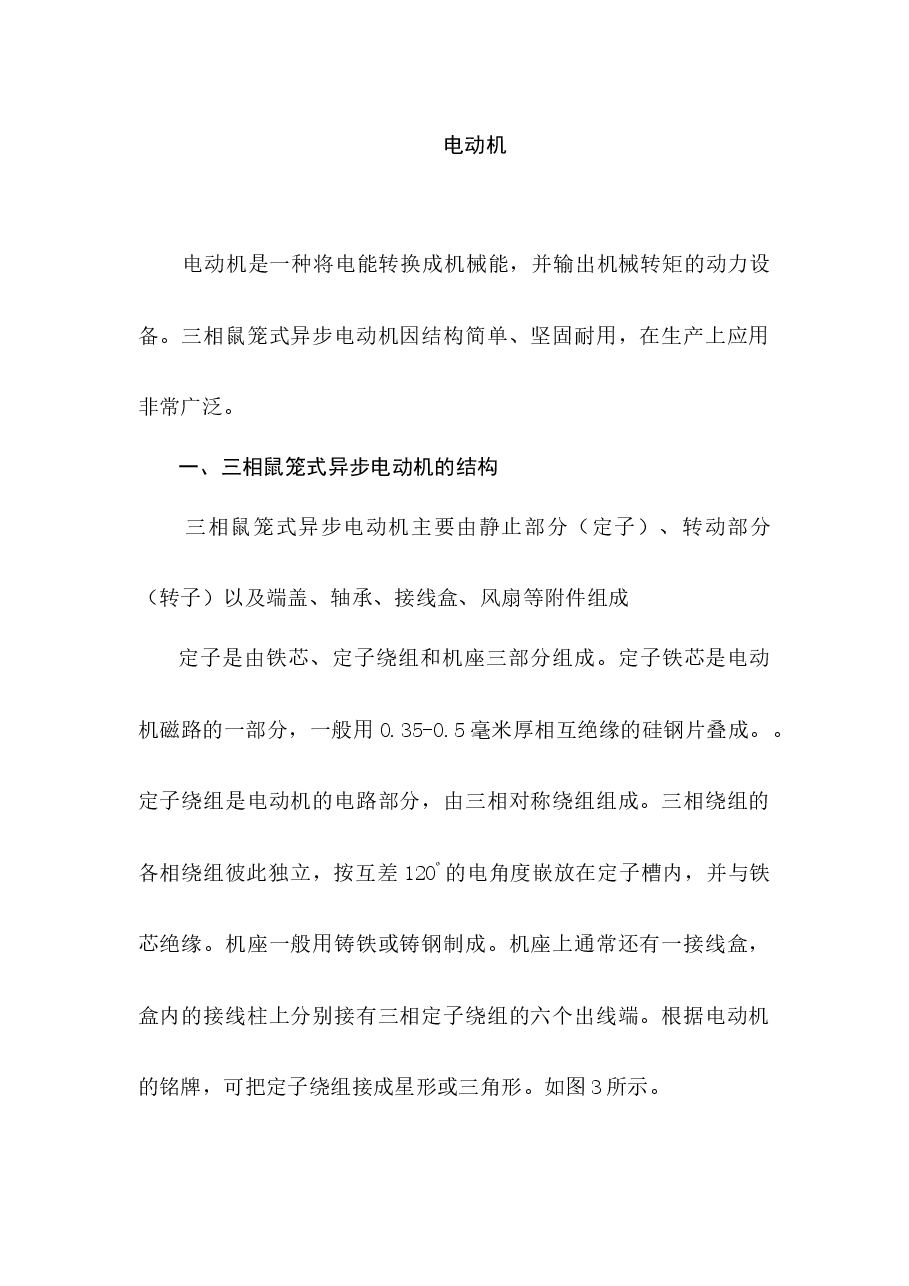

电动机电动机是一种将电能转换成机械能，并输出机械转矩的动力设备。三相鼠笼式异步电动机因结构简单、坚固耐用，在生产上应用非常广泛。一、三相鼠笼式异步电动机的结构三相鼠笼式异步电动机主要由静止部分（定子）、转动部分（转子）以及端盖、轴承、接线盒、风扇等附件组成定子是由铁芯、定子绕组和机座三部分组成。定子铁芯是电动机磁路的一部分，一般用0.35-0.5毫米厚相互绝缘的硅钢片叠成。。定子绕组是电动机的电路部分，由三相对称绕组组成。三相绕组的各相绕组彼此独立，按互差120º的电角度嵌放在定子槽内，并与铁芯绝缘。机座一般用铸铁或铸钢制成。机座上通常还有一接线盒，盒内的接线柱上分别接有三相定子绕组的六个出线端。根据电动机的铭牌，可把定子绕组接成星形或三角形。如图3所示。转子是电动机的旋转部分，它由转轴、转子铁芯和转子绕组三部分组成。转子铁芯是把相互绝缘的硅钢片压装在转子轴上的圆柱体。在硅钢片的外圆上冲有均匀槽口，供嵌放转子绕组用，通常把这些槽口叫做导线槽。鼠笼式转子绕组是在转子导线槽内嵌放铜条，并用铜环（也叫短路环）将全部铜条焊接成鼠笼形式。转子轴的作用是支撑转子铁芯和绕组，并传递电动机输出的机械转矩，同时又保证定子与转子间有一定的均匀气隙。二、三相鼠笼式异步电动机的工作原理当鼠笼式电动机的定子绕组通以三相对称交流电时，在定子和转子之间便产生旋转磁场，旋转磁场将切割转子导体，转子展开>>
