电气元件选型口诀.docx简介:

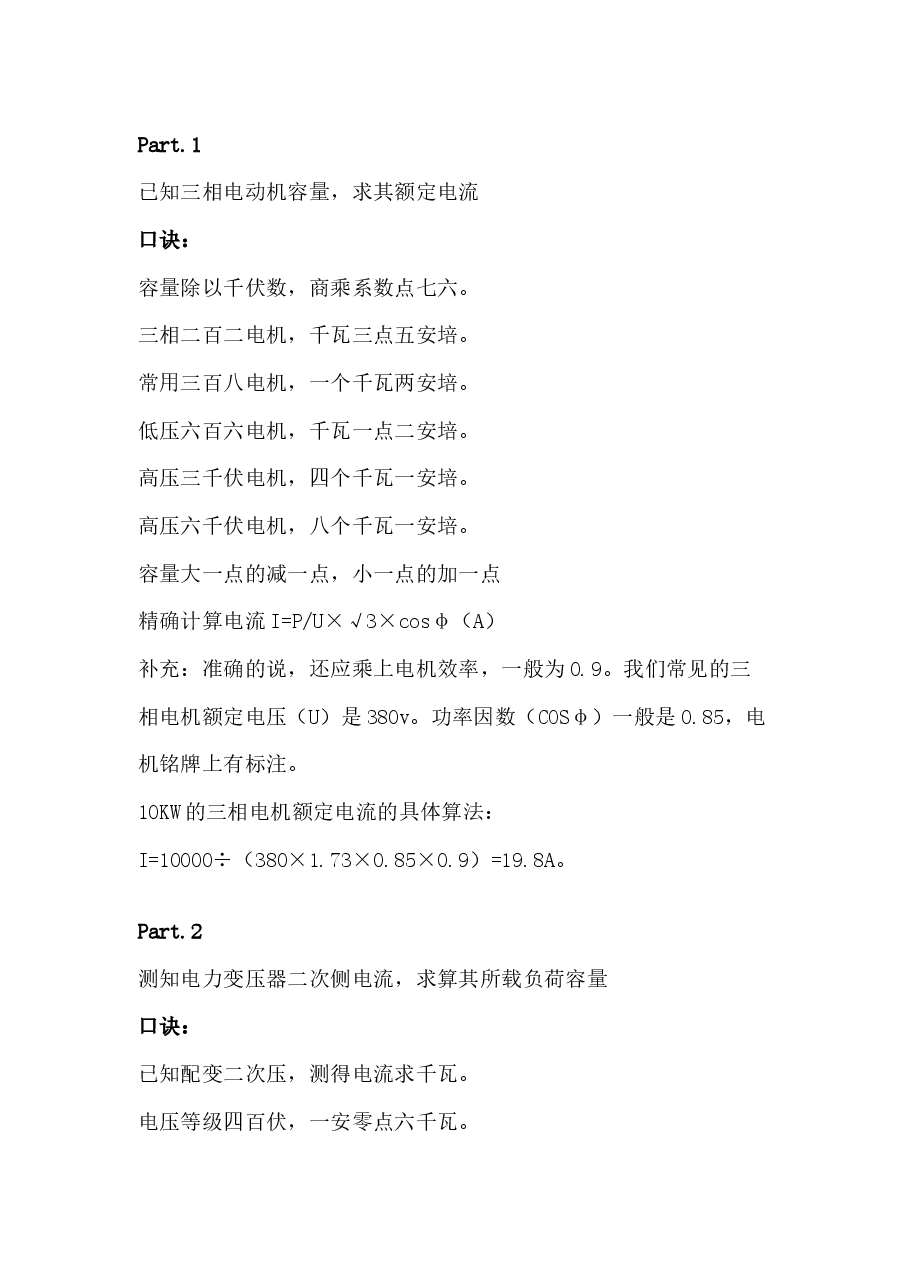

Part.1已知三相电动机容量,求其额定电流口诀:容量除以千伏数,商乘系数点七六。三相二百二电机,千瓦三点五安培。常用三百八电机,一个千瓦两安培。低压六百六电机,千瓦一点二安培。高压三千伏电机,四个千瓦一安培。高压六千伏电机,八个千瓦一安培。容量大一点的减一点,小一点的加一点精确计算电流I=P/U×√3×cosφ(A)补充:准确的说,还应乘上电机效率,一般为0.9。我们常见的三相电机额定电压(U)是380v。功率因数(COSφ)一般是0.85,电机铭牌上有标注。10KW的三相电机额定电流的具体算法:I=10000÷(380×1.73×0.85×0.9)=19.8A。Part.2测知电力变压器二次侧电流,求算其所载负荷容量口诀:已知配变二次压,测得电流求千瓦。电压等级四百伏,一安零点六千瓦。电压等级三千伏,一安四点五千瓦。电压等级六千伏,一安整数九千瓦。电压等级十千伏,一安一十五千瓦。电压等级三万五,一安五十五千瓦。Part.3测知白炽灯照明线路电流,求算其负荷容量口诀:照明电压二百二,一安二百二十瓦。不论供电还是配电线路,只要用钳型电流表测得某相线电流值,然后乘以220系数,积数就是该相线所载负荷容量。测电流求容量数,可帮助电工迅速调整照明干线三相负荷容量不平衡问题,可帮助电工分析配电箱内保护熔体经常熔断的原因,配电导线发热的原因等等。Part.4测知无铭牌380V单相焊接变压器的 展开>>
